KH300AL流量積算無紙記錄儀
KH300AL小型彩色流量積算無紙記錄儀（96×96mm最多6通道輸入）具有全隔離輸入，可與電磁、渦街、孔板、渦輪等多種流量計配套，根據天然氣的摩爾組分，管道的溫度和壓力實時在線計算天然氣的超壓縮系，將流體流量自動補償為工業標準狀態（20℃、0.101325MPa）下的體積流量（智能溫壓補償功能）。支持多回路流量積算，數據處理、流量運算周期小于1秒。可提供變送、通訊、打印、報警、饋電等功能,儀表具有強大的顯示功能，高精度棒圖顯示、實時曲線顯示、歷史曲線追憶、報警狀態顯示，同時可直接查詢年、月、日、時、分、秒的數據，快捷方便。使用RS232和RS485通訊以及RS232打印，標準MODBUS-RTU協議，可與組態王、MCGS等專業軟件進行組態。數據可直接通過任意U盤導出，U盤即插即讀，無需任何操作；分析軟件可導出EXCEL數據格式或曲線格式，直接打印即可。
| 一、主要技術指標 | 二、型號說明 |
|
u 測量精度：±（0.2%FS+1）個字 u 電源電壓： AC85-240V、DC110V、DC24V u 顯 示：3.2寸TFT彩色320×240點陣 u 帶流量累積 ◆ 輸入規格： 熱電偶：K、S、N、E、J、T、B、R、Wer526/523 熱電阻：PT100、CU50、CU100 線性電壓：0-5V、1-5V、0-10V、0-20mV...... 線性電流：4-20mA、0-10mA...... 脈沖輸入：訂貨時須知脈沖大小 其它輸入：R、WRe526、mV、其它 ◆ 輸出規格： 變送輸出：4-20mA、0-10V......（最多2路） 繼 電 器：R2A、R2B、R2C（最多2路） 饋 電：U1/U2/U3（最多2路） 打印/通訊接口：S1、S2、P USB接口：U u 記錄時間： 記錄間隔可任意設1、2、3、4、5、6、 7、8……秒。 八筆記錄：360天 (記錄間隔1分鐘) u 斷電保護時間： 用FLASH MEMORY保存設置參數和歷史 數據，斷電后永久保存，采用硬件時鐘， 掉電后也能準確運行。 u 環境溫度：-20-50℃ u 環境濕度：0-85%RH ◆ 外形尺寸：96×96×85mm u 安裝尺寸：92×92×75mm |
 |

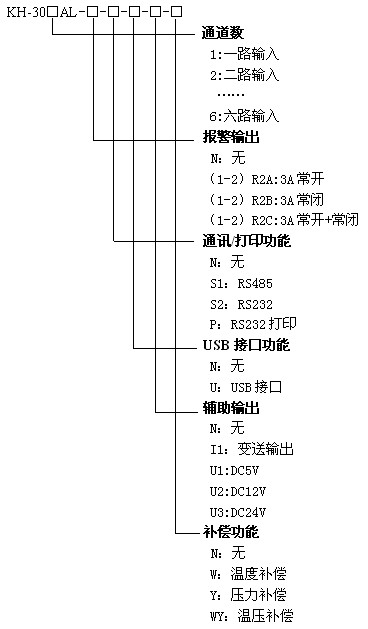

如：有一臺表的型號是：KH306AL-2R2C-N-U-U3-WY；主機型號：KH306AL，外型尺寸：96×96mm，6路流量積算無紙 記錄儀，萬能輸入，帶兩個繼電器報警輸出，帶USB接口功能，帶DC24V饋電，帶溫壓補償，AC220V供電電源。
三、儀表接線圖

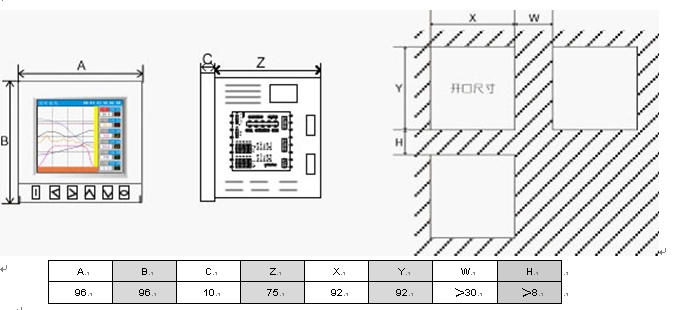

AL型外型尺寸（96×96×85mm） 安裝尺寸（92×92×75mm）

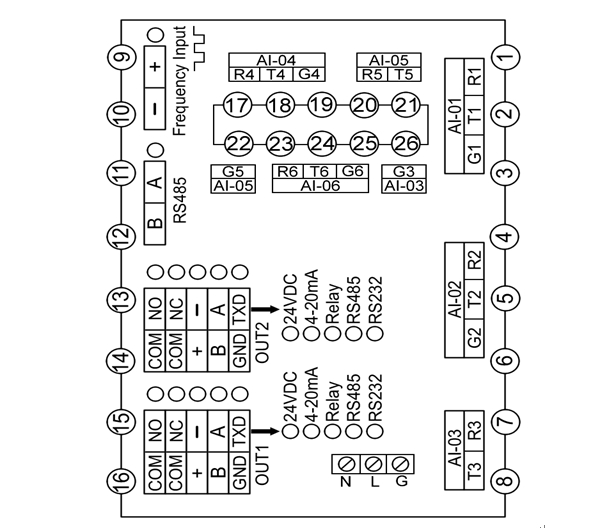

四、接線圖

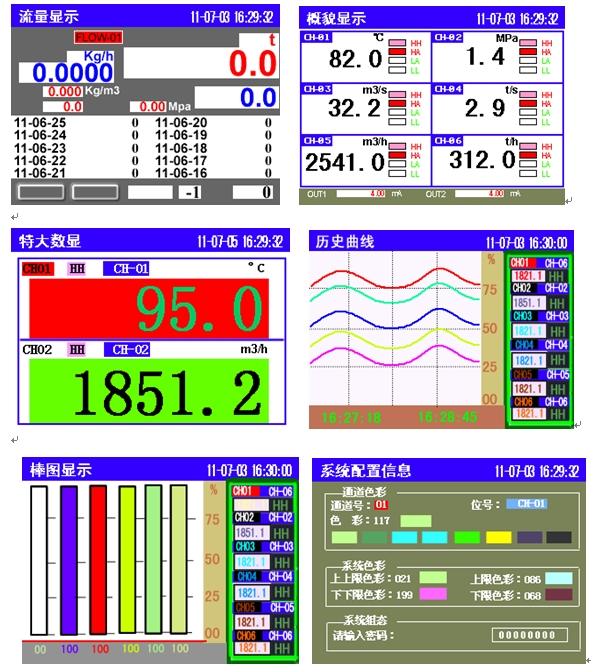

五、儀表畫面顯示

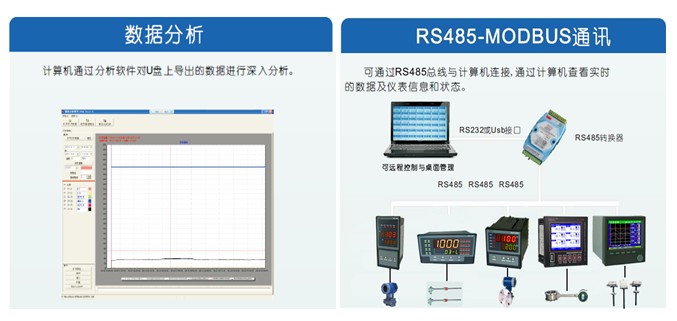

六、DCS通訊界面
三、儀表接線圖
AL型外型尺寸（96×96×85mm） 安裝尺寸（92×92×75mm）
四、接線圖
五、儀表畫面顯示
六、DCS通訊界面
